产品组成:

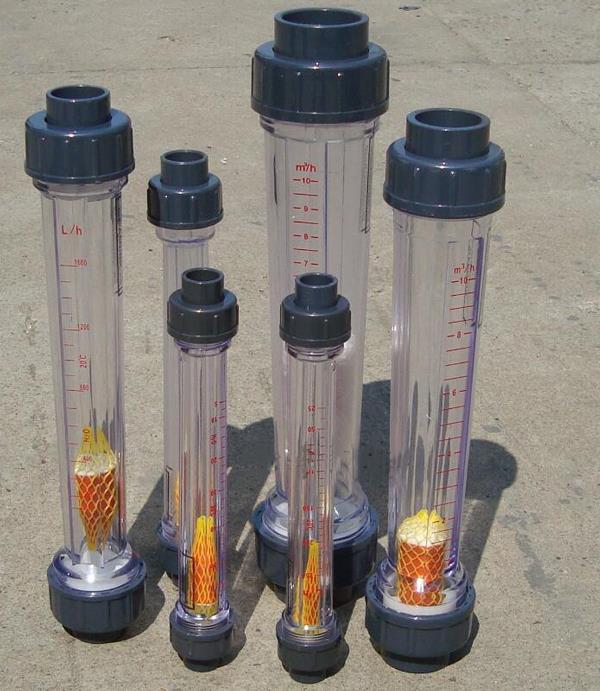

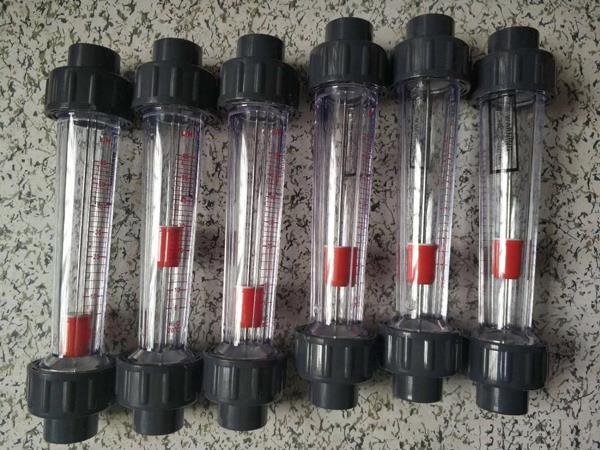

塑料流量计的构造主要由全透明塑料锥管自小头朝下、大头朝上垂直组装,在锥管内上下浮动当做测量元器件,螺母、喷嘴、止动块和O形圈构成。当流体在锥管内由下而上流动时,浮子顶端和底端相互间的压差使浮子升高。当压差与浮子的重力、浮力和粘滞力维持力平衡时,浮子处在静态位置。当流量变动时,流体通过锥管与浮子相互间的环空的速度相应变动,底端与浮子相互间的压差也相应变动。浮子上下移动,因此浮子静止位置的高度可以拿来测量流量。

安装:

(1)安装前,用工具尖钳子轻轻地将仪器中光滑的支架取下,然后重新安装。安装时应注意橡胶圈是否安装在喷嘴槽内,防止泄漏。

(2)流量计接口可采用abs塑料管或pvc塑料管连接,特殊脱水粘接,或塑料连接后采用金属法兰连接。

(3)流量计必须垂直安装,不得有明显倾斜。其安装高度应便于读取浮子。读数时,视线和浮子应水平。(通用标准:流量计流量的50%和70%,尽量不要使用高数值。)

(4)仪表上下游进出口应保证仪表口径5倍的直管段。

(5)测量的流体压力必须稳定。如果流体压力不稳定,会引起浮子波动,无法正确测量。缓冲器或常数应安装在流量计的上游。

使用:

使用时,应缓慢打开上游阀门,直至完全打开,然后用流量计的下游调节阀调节流量。(防止浮子突然向上撞击和损坏仪器,避免被测体温突然变化。使用中发现流量计泄漏时,密封圈往往错位或失效,应予以纠正或更换。当停止使用时,应先缓慢关闭上游阀门,再关闭流量计下游流量调节阀。
