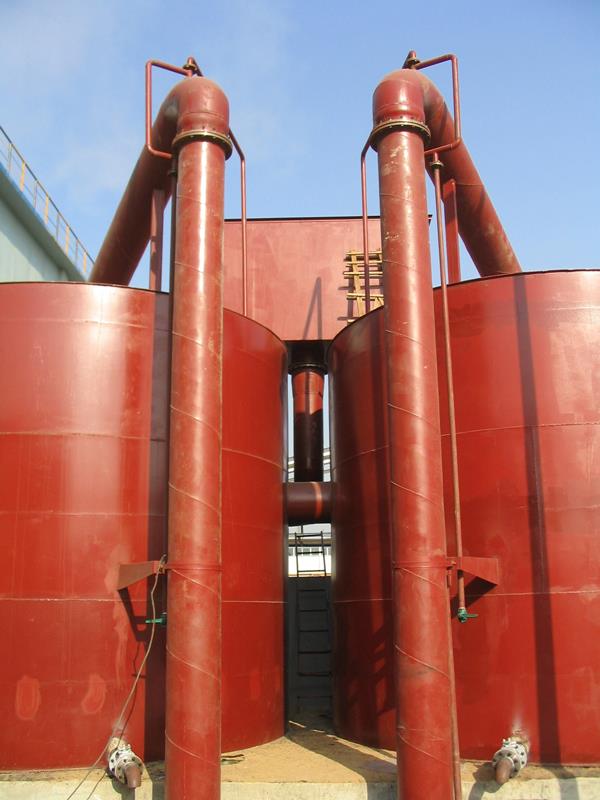

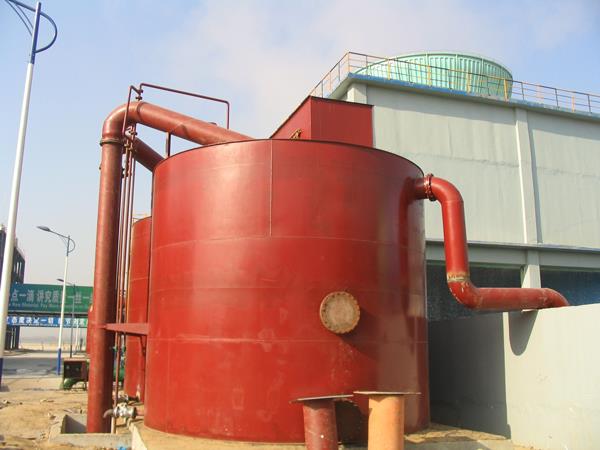

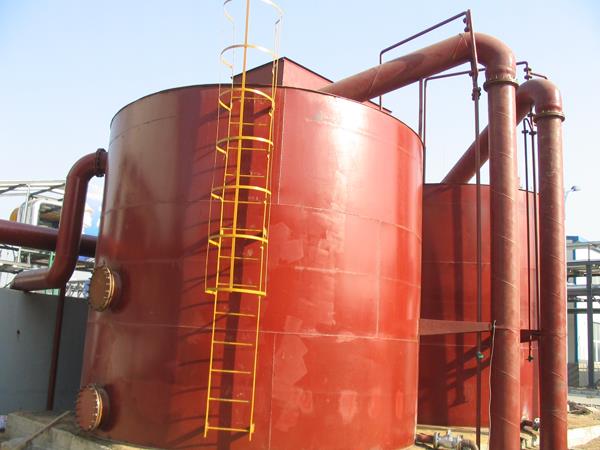

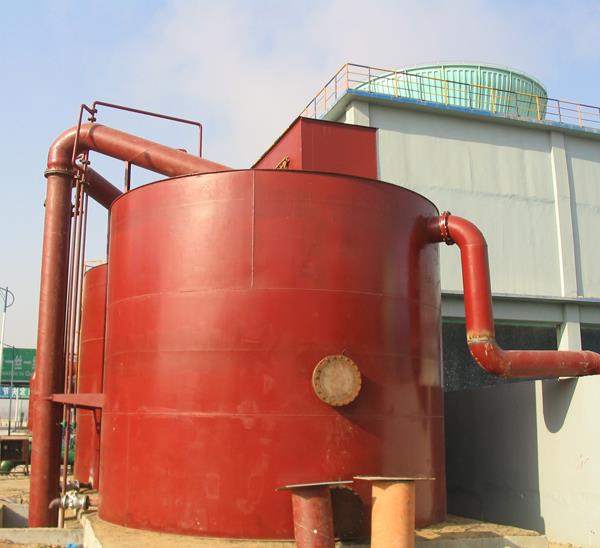

重力式无阀过滤器

重力式无阀过滤器

一、原理 AXWF型重力式无阀过滤器是用分派储水箱、U型进水口、虹吸式上升管、隔板、过滤层、承托层、配水系统、连通管、集水区、冲洗储水箱、虹吸式降低管等构成,其作业流程如下所示: 来水经分派储水箱,由U型进水口进到虹吸式上升管,在经顶盖下边的隔板后,均匀的遍布在滤料层上,经过承托层、小阻力配水系统进到集水区。滤后水从集水区经连通管上升到冲洗储水箱。当储水箱水位到达出水渠的溢流堰后,溢入渠内,然后注入清水池。

  • 产品详情页1

  • 附加产品资料

  • 产品说明

一、原理

AXWF型重力式无阀过滤器是用分派储水箱、U型进水口、虹吸式上升管、隔板、过滤层、承托层、配水系统、连通管、集水区、冲洗储水箱、虹吸式降低管等构成,其作业流程如下所示:

来水经分派储水箱,由U型进水口进到虹吸式上升管,在经顶盖下边的隔板后,均匀的遍布在滤料层上,经过承托层、小阻力配水系统进到集水区。滤后水从集水区经连通管上升到冲洗储水箱。当储水箱水位到达出水渠的溢流堰后,溢入渠内,然后注入清水池。

过滤层中悬浮物的不断截留致使过滤层阻力慢慢变大,进而导致虹吸管水位上升。当水位到达虹吸式辅助管口时,水从管内落下来,虹吸式降低管内的空气经过吸入管带走。当真空度到达一定值时,就会形成虹吸效应。这时,管道中的水由下而上经过过滤层,滤料被反洗。当冲洗槽水位降低到虹吸管破坏管时,空气进到虹吸管破坏虹吸管效果。过滤器的反冲洗完成,进到下一个操作循环。

二、设计参数

  1、 平均滤速:8-10m/h

  2、 平均反冲洗强度 :15L/m2·s

  3、 反冲洗历时:4-5min

  4、 期终水头损失值:1.50m、1.70m、1.90m(三档任选)

  5、 反冲洗膨胀高度:700×40%外加100mm安全高

  6、 滤料层高度:700mm承托层厚度200mm或300mm

  7、 滤料:不同规格的石英砂

三、特点

1、AXWF型重力式无阀过滤器是我国较早不需要阀门和控制仪表,巧妙地利用虹吸原理完成自动运行的无阀过滤装置,相比较别的过滤设备,有着不需要人工操作、能耗少、运作费用低、安全可靠、管理便捷等优势。

2、设备由配储水箱、过滤器、U型进水水管、排水箱等组装成一体,结构紧凑,用户只需要按规定搞好设备基础和接通进出水管后,就可以投入运作。

3、AXWF型重力式无阀过滤器由碳钢制造(或根据用户规定),防腐严苛,加工精度高,安装便捷。

四、用途

1、用在石油、化学工业、冶金工业、电力工程、炼油、轻工业、纺织业等工业循环冷却水的旁滤处理;

2、用在地表水净化,地下水除铁除锰;

3、用在城市、乡镇自来水厂的过滤处理;

4、用在软化、除盐处理的前处理;

5、用在游泳池、喷泉水景的净化处理;

6、用在生产废水去除悬浮物,有机污水经生化处理,二次沉淀池处理后的后续过滤等;

五、AXWF型重力式无阀过滤器的适用范围

1.用于自来水厂过滤处理时,进水悬浮物宜小于15mg/L,出水悬浮物小于3mg/L。
2.用于循环冷却水旁滤处理时,进水悬浮物一般在15-30mg/L,出水悬浮物一般小于5mg/L。
3.用于“加药凝聚剂处理”时,进水悬浮物50-100mg/L,出水悬浮物一般小于5mg/L。

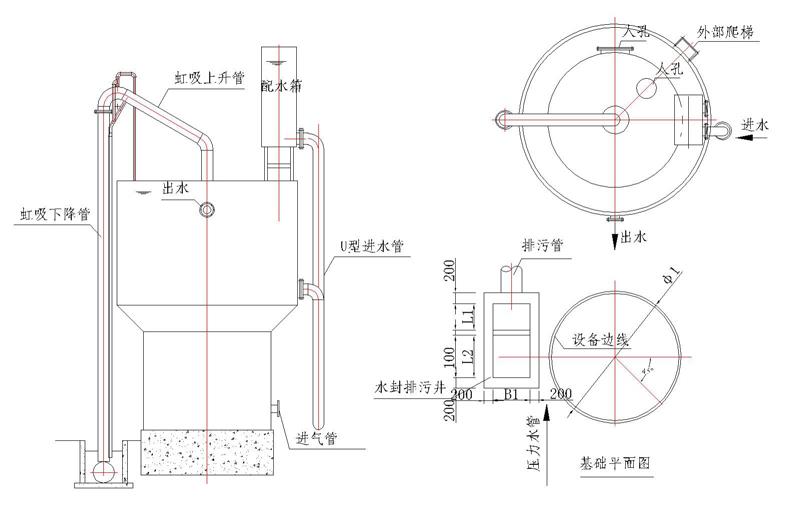

六、设备外形及基础图


重力式无阀过滤器
